Kategorija: DIY

CO2 mērītājs

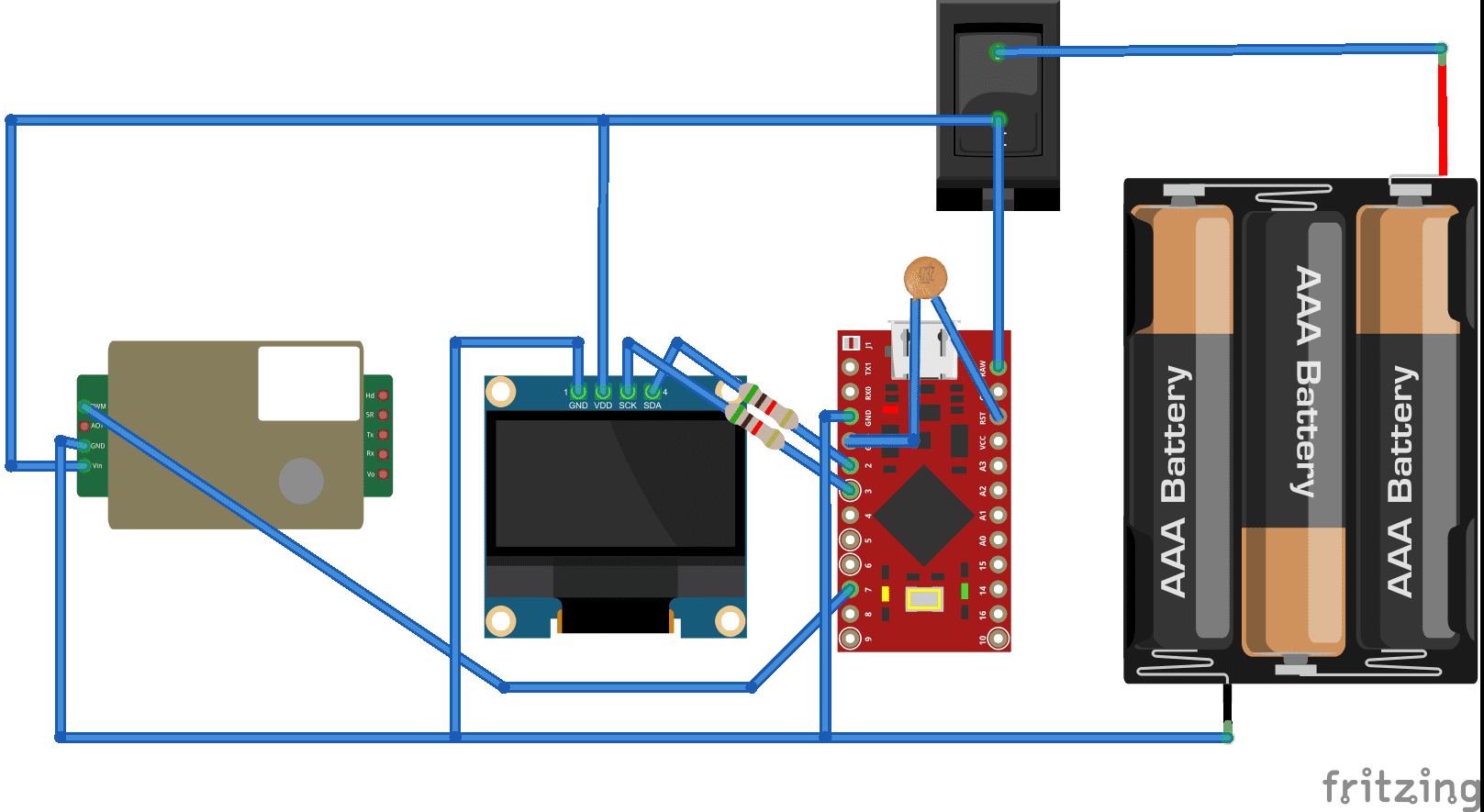

Slēguma shēma

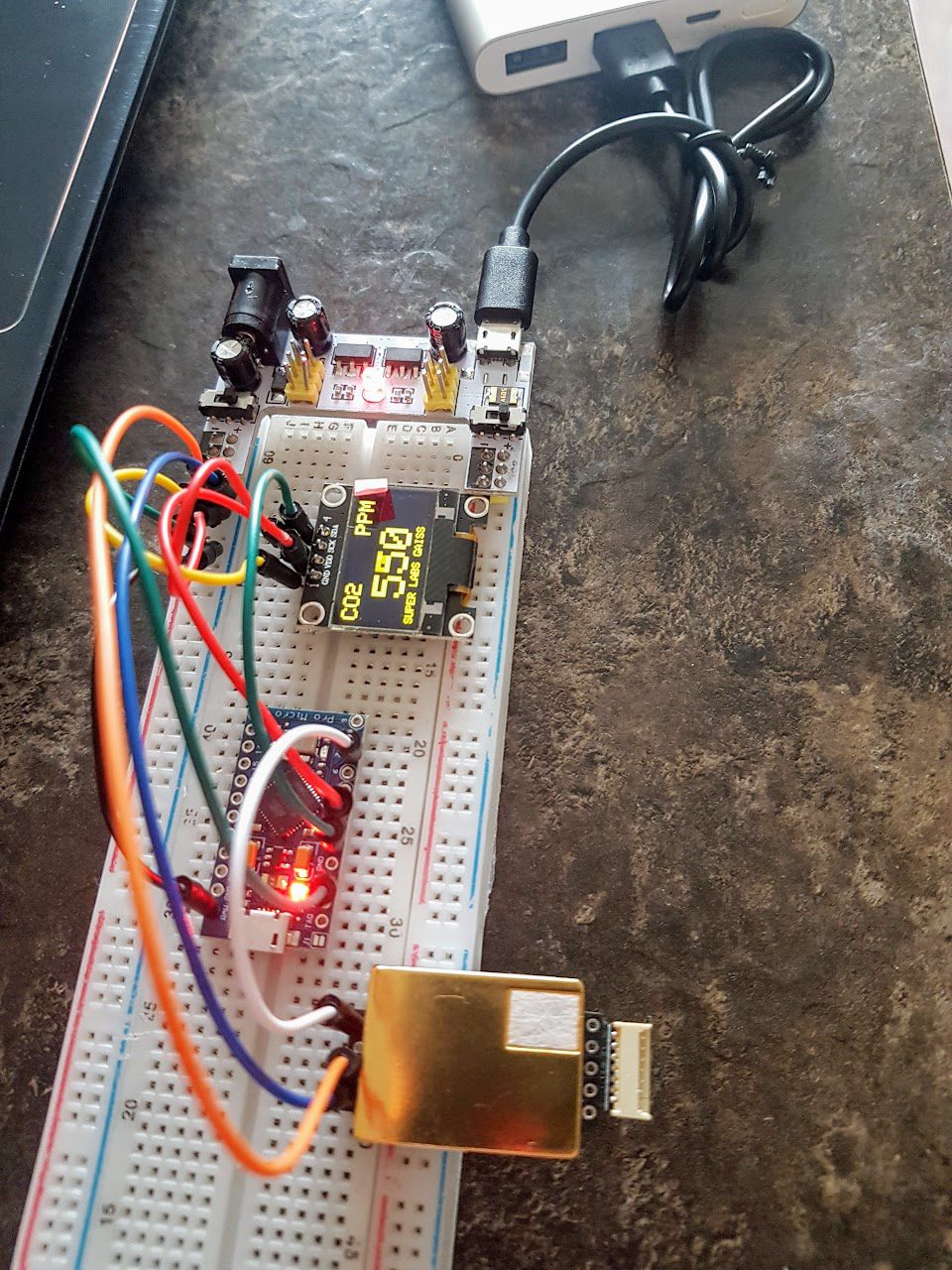

Jau sen bija vēlme nomērīt ikdienas CO2 līmeni dzīvoklī. It īpaši tagad, kad 2 pieaugušie strādājam no mājām. Maksāt par Aranet4 baigi nebija vēlmes, bet ņemšanās ap elektroniku man vienmēr bijis labs brīvā laika pavadīšanas veids. Ņemot piemēru no šī raksta, uzbūvēju pats savu mērītāju.

Par pamatu ņēmu tajā  pašā rakstā minētās izejvielas – populāro un salīdzinoši lēto MH-Z19B sensoru, Arduino Pro Micro (ATmega32U4), OLED ekrānu, plastmasas korpusu, bateriju turētāju, slēdzi, divus 5.1k rezistorus un 47nF kondensatoru. Kopējās izmaksas ap 30 EUR.

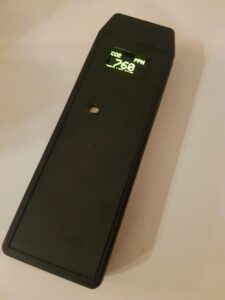

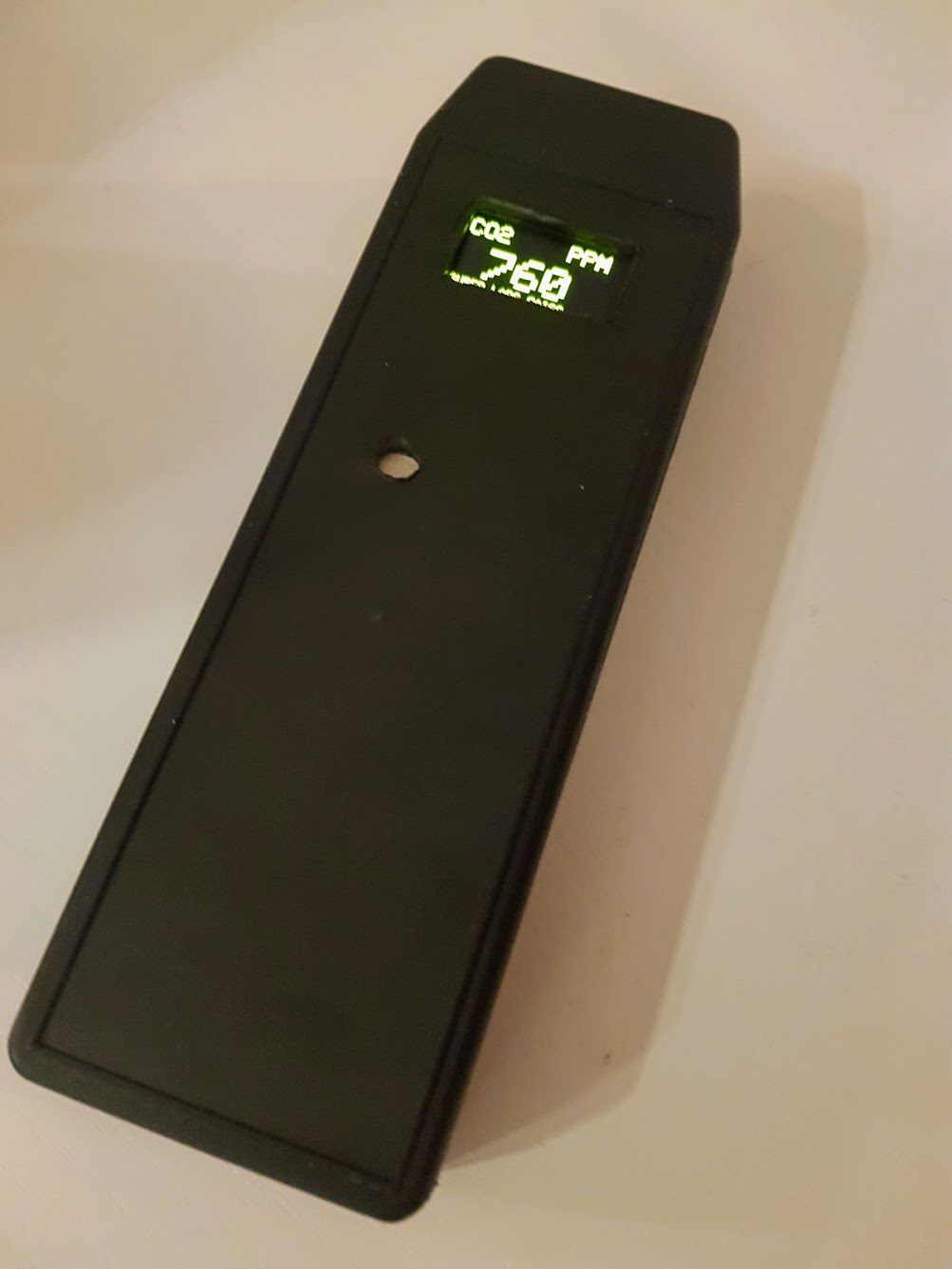

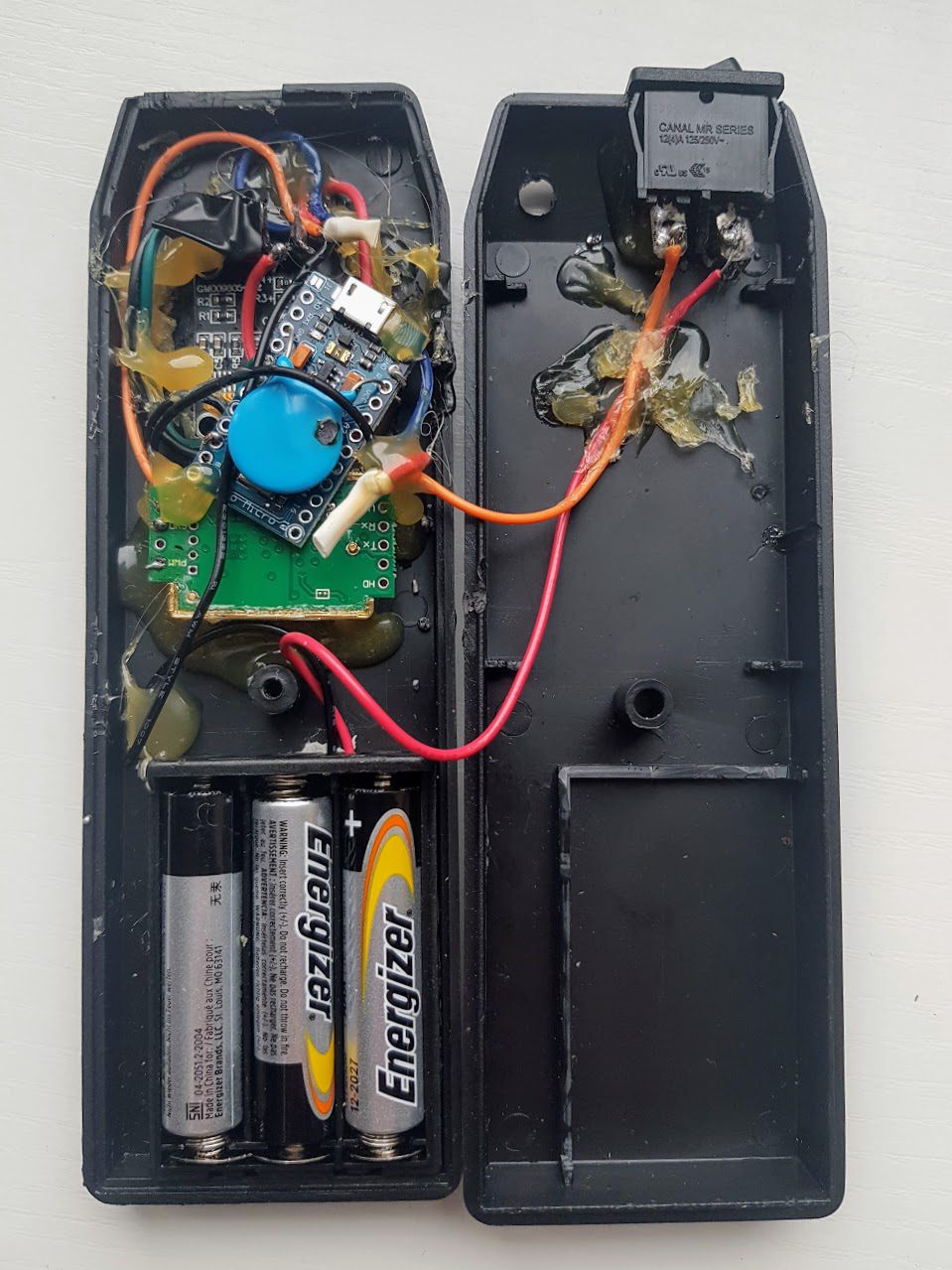

Apvienojot savas “profesionālās” lodēšanas prasmes un LEGO likšanas tehniku galu galā sanāca ne pārāk estētisks, bet lietošanā ērts CO2 mērītājs.

Secinājumi un novērojumi pēc 2 nedēļu ilgas ikdienas lietošanas:

  • Arduino varēju ievietot korpusā tā, lai no ārpuses varētu pieslēgties Micro USB ligdzai, ja nu rodas vēlme turēt visu laiku ieslēgtu, vai arī uzlabot programmas kodu.
  • Lai sensors nokalibrētos, bija nepieciešams savienot Hd un GND pinus uz 10s un atstāt sensoru uz diennakti ieslēgtu.
  • Ja baterijas gandrīz izlādējušās, tad senors rādīs 400PPM visu laiku, jo pietrūkst jaudas. Sākumā domāju, ka jākalibrē pa jaunam.

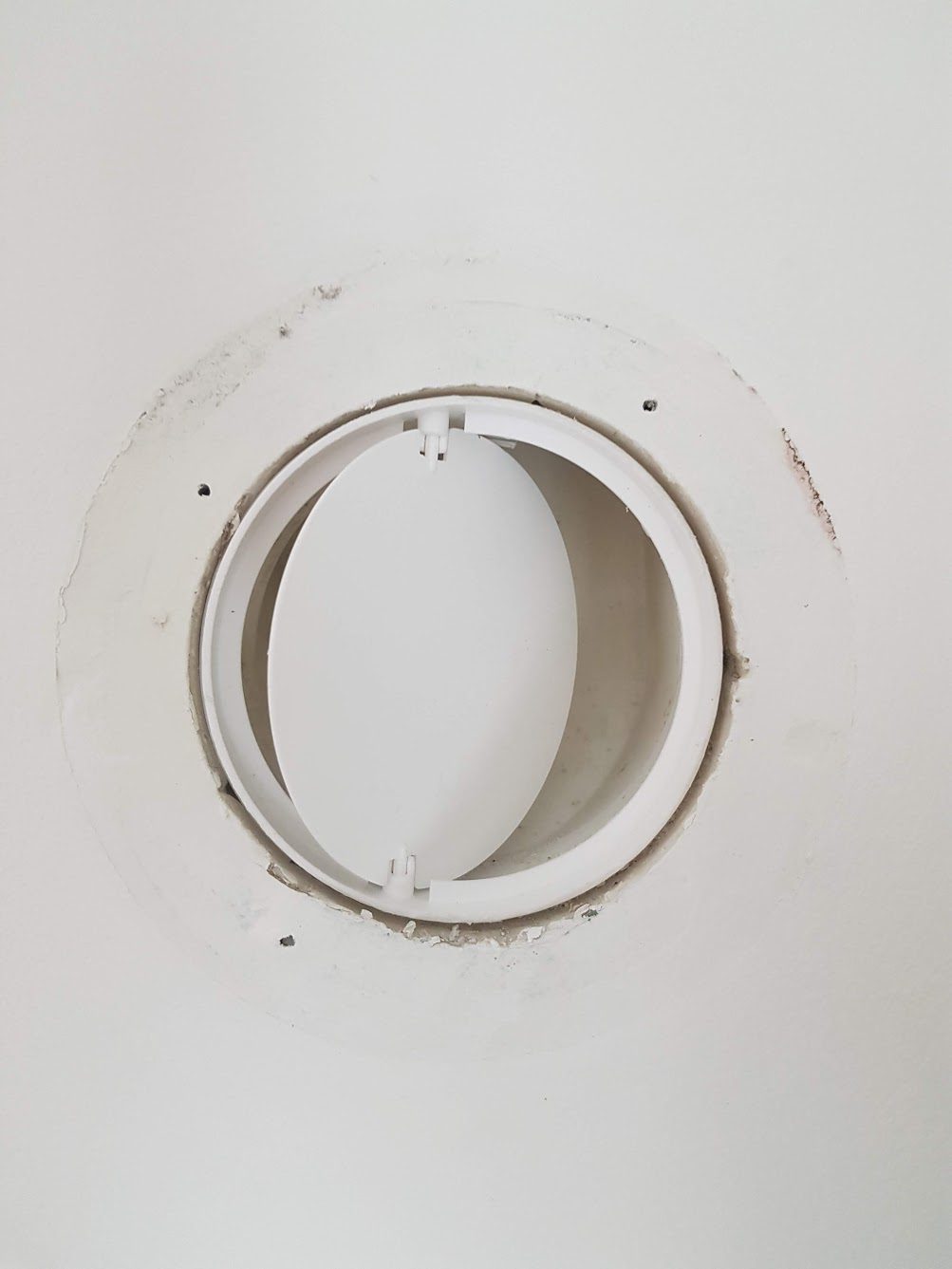

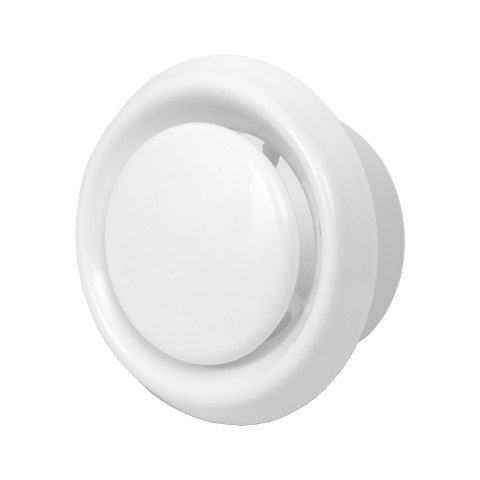

  • 3 cilvēkiem brīvdienu vakaros izdevās CO2 līmenī dzīvojamā istabā uzcelt pat līdz 1400ppm, kā rezultātā izdomāju veidu, kā uzlabot gaisa kvalitāti – sakārtot ventilāciju. Noslēgtu ventilācijas difuzoru aizvietot ar vārstu, kas pie ieslēgta tvaika nosūcēja nobloķē tvaika ieplūšanu atpakaļ telpā. Kad tvaika nosūcēju izslēdz, tad vārsts atveras un nodrošina dabisku gaisa nosūci no telpas. Svaigā gaisa pieplūdi nodrošina aiz radiatoriem montēts āra gaisa pieplūdes risinājums.
  • Pēc ventilācijas uzlabošanas CO2 līmenis vairs neuzkāpj augstāk par 1000ppm.

Arduino programmas kods ņemts no sākumā minētā bloga. Iztulkoju tik pa savam.

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);

#if (SSD1306_LCDHEIGHT != 64)
#error("Height incorrect, please fix Adafruit_SSD1306.h!");
#endif

#define pwmPin 7
int preheatSec = 120;
int prevVal = LOW;
long th, tl, h, l, ppm = 0;

void PWM_ISR() {
  long tt = millis();
  int val = digitalRead(pwmPin);

  if (val == HIGH) {
    if (val != prevVal) {
      h = tt;
      tl = h - l;
      prevVal = val;
    }
  }  else {
    if (val != prevVal) {
      l = tt;
      th = l - h;
      prevVal = val;
      ppm = 2000 * (th - 2) / (th + tl - 4);
    }
  }
}

void setup()   {
  Serial.begin(115200);
  pinMode(pwmPin, INPUT);
  attachInterrupt(digitalPinToInterrupt(pwmPin), PWM_ISR, CHANGE);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);  // initialize with the I2C addr 0x3C (for the 128x64)
  display.setTextColor(WHITE);
}

void displayPreheating(int secLeft) {
  display.setTextSize(2);
  display.println("IESILDOS..");
  display.setTextSize(1);
  display.println();
  display.setTextSize(5);
  display.print(" ");
  display.print(secLeft);
  display.display();
}

void displayPPM(long ppm) {
  display.setTextSize(2);
  display.println("CO2    PPM");
  display.setTextSize(1);
  display.println();
  display.setTextSize(4);
  if (ppm < 1000) {
    display.print(" ");
  }
  display.print(ppm);
  display.println();
  if (ppm < 1000) {
    display.setTextSize(1);
    display.println("SUPER LABS GAISS");
  }
  if ((ppm > 1000) && (ppm < 1400)) {
    display.setTextSize(1);
    display.println("PA VIDAM");
  }
  if (ppm > 1400) {
    display.setTextSize(1);
    display.println("ATVER LOGU!");
  }
  display.display();
  Serial.println(ppm);
}

void loop() {
    display.clearDisplay();
    display.setCursor(0,0);
    if (preheatSec > 0) {
      displayPreheating(preheatSec);
      preheatSec--;
    }
    else {
      displayPPM(ppm);
    }
    delay(1000);
}

LG televizora LED apgaismojuma nomaiņa

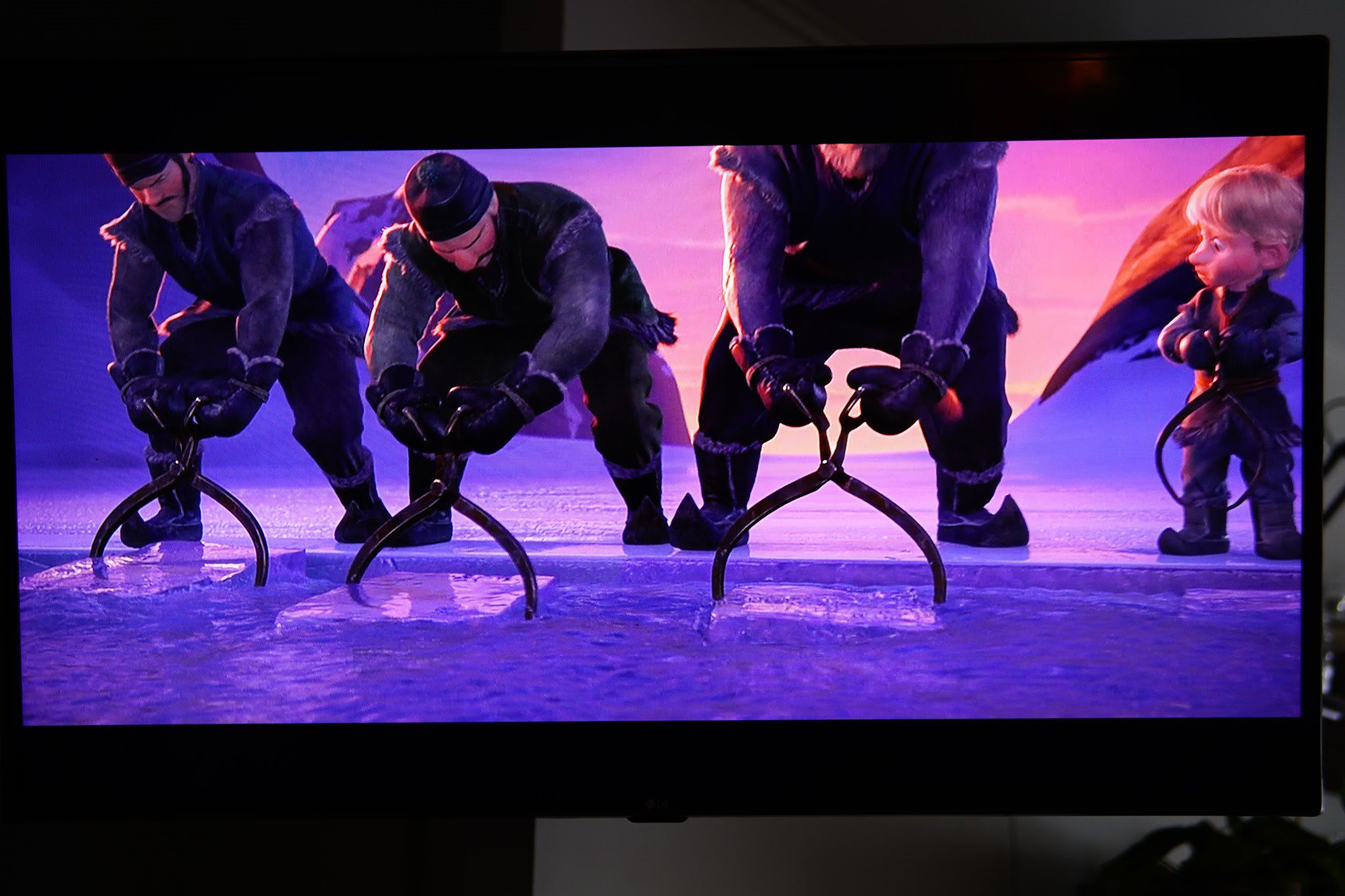

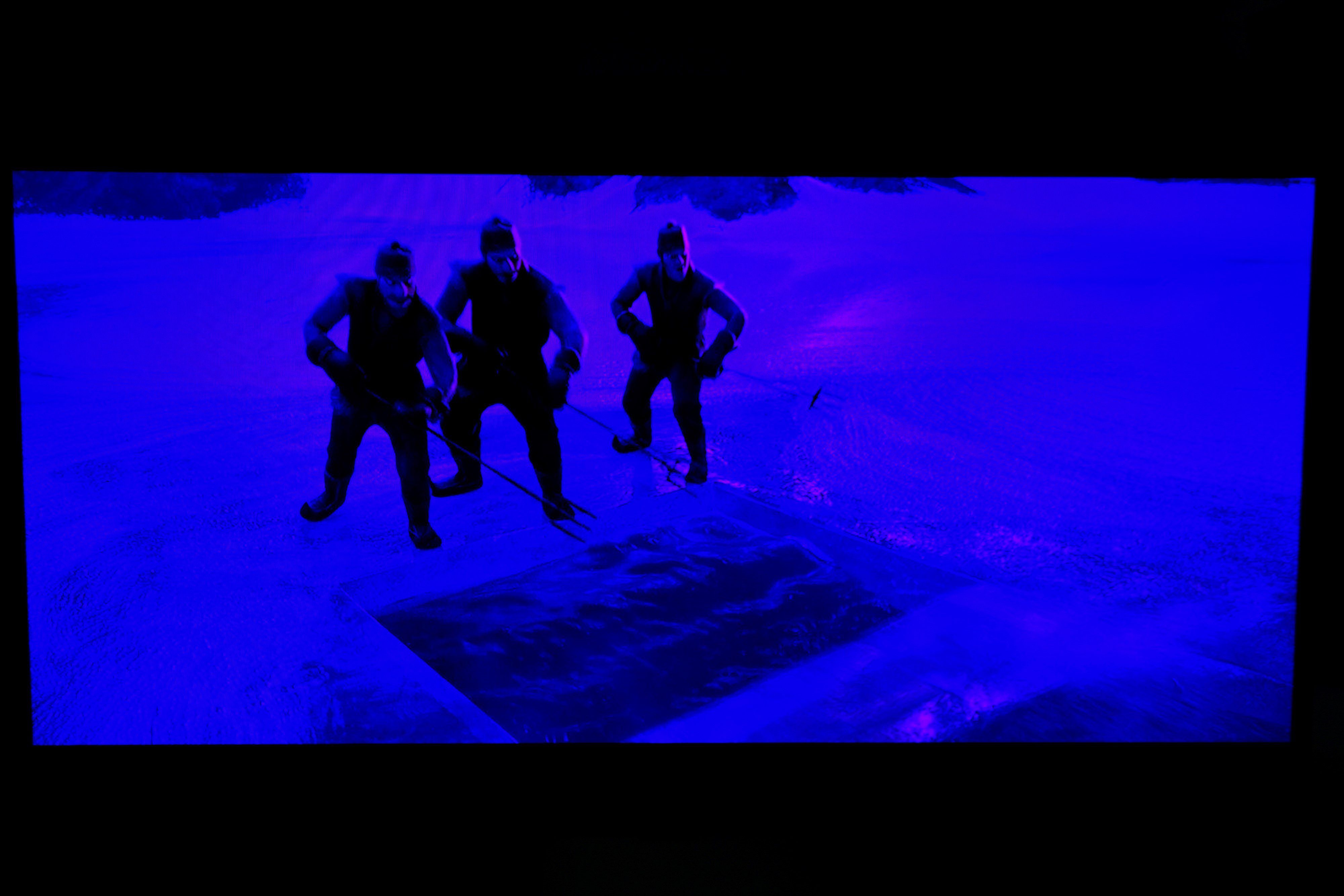

Man patīk salabot lietas. Daudz, daudz lielāks prieks kā nopirkt jaunu. Šoreiz laimīgais bija LG 43LH6047 televizors. Pēc 3 gadu lietošanas sāka palikt aizvien zilāks un zilāks, līdz tas vairs nebija izturams.

Iegūglējot attiecīgo problēmu izrādījās, ka LG televizori ir populāri ar zilināšanos, un vienīgais risinājums ir LED apgaismojuma nomaiņa. Protams, ķīniešu veikalā ir pieejamas rezerves daļas. Protams, Youtubē ir kaudze ar video, kā nomaiņu veikt mājas aptākļos.

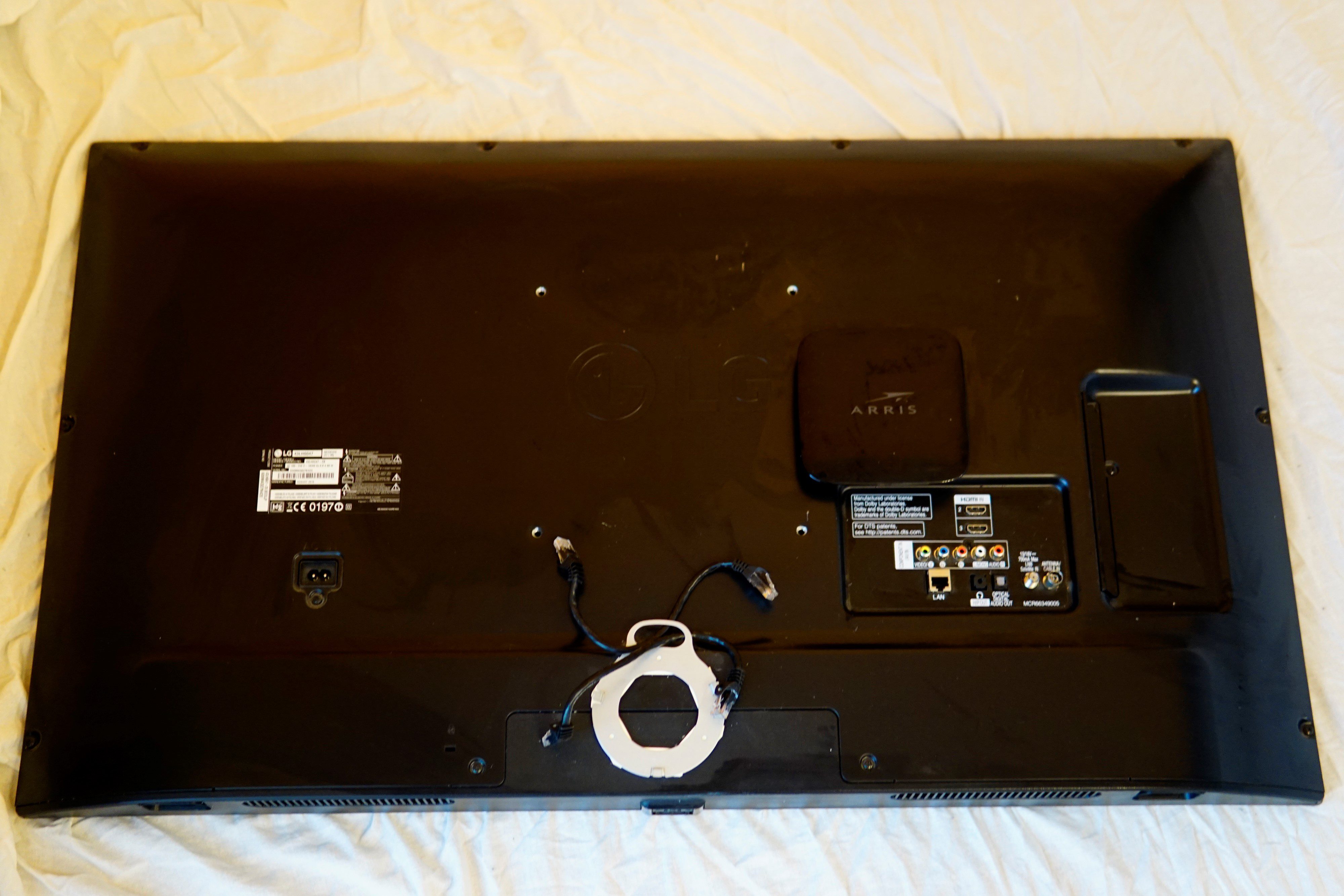

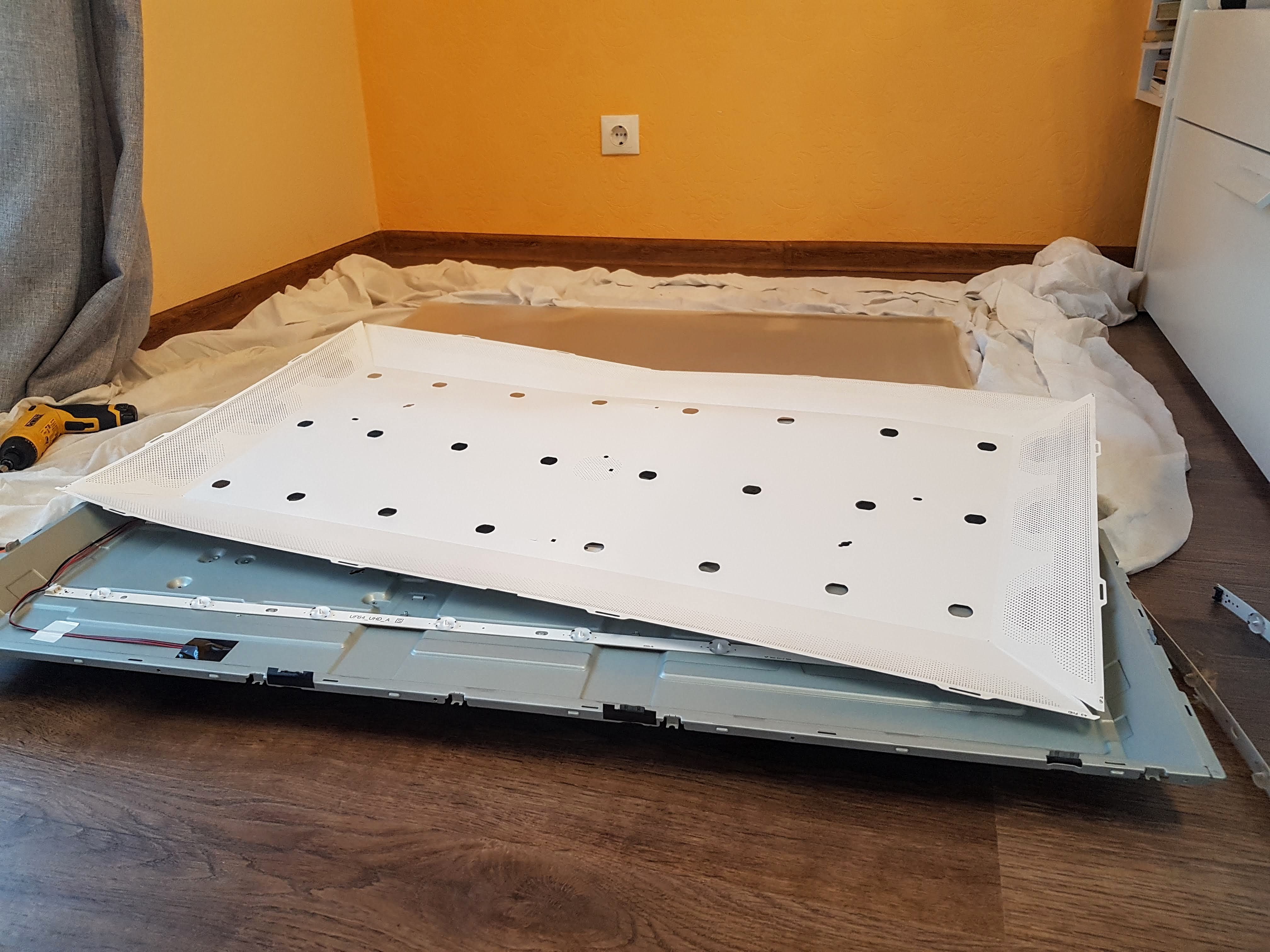

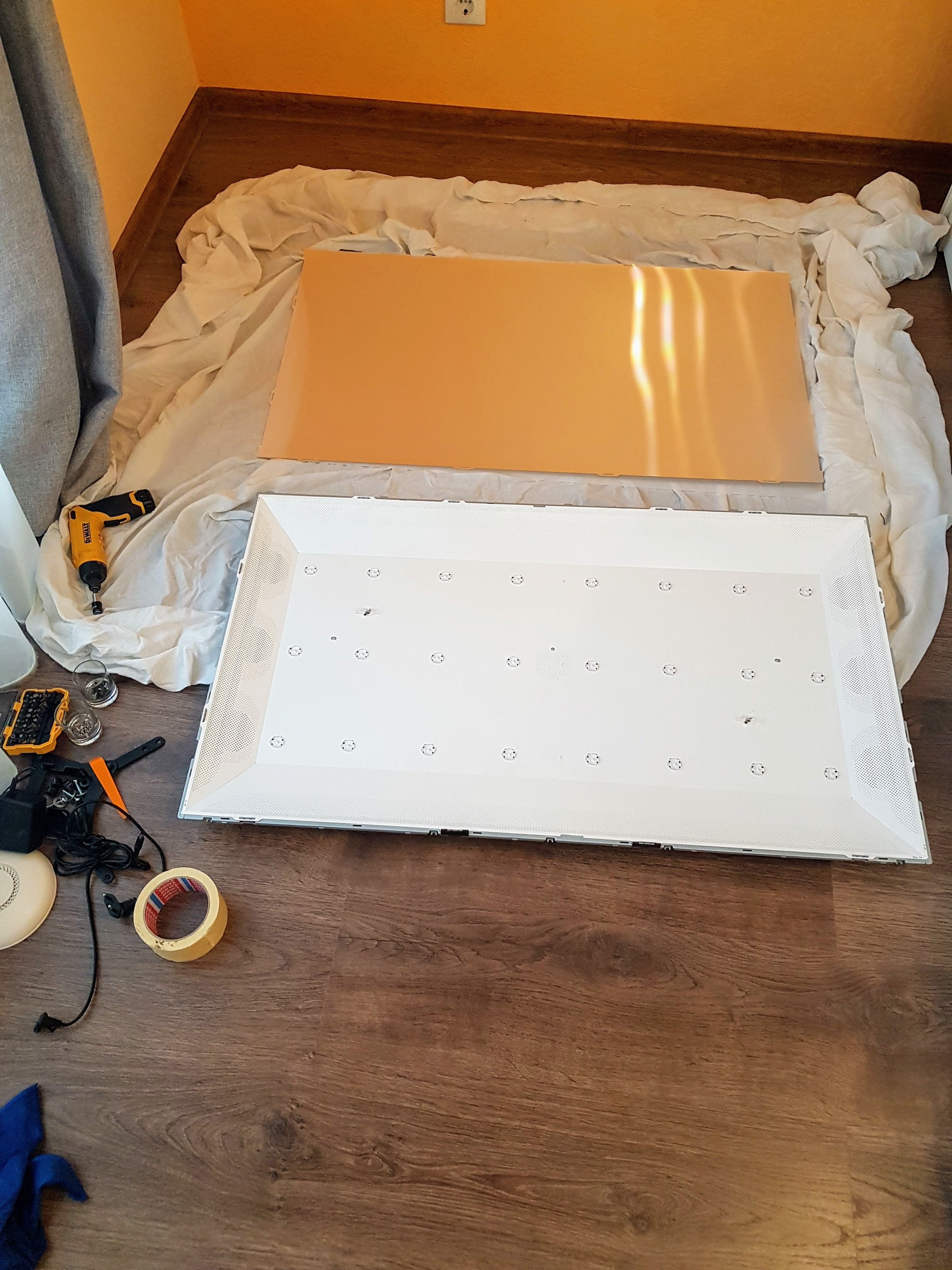

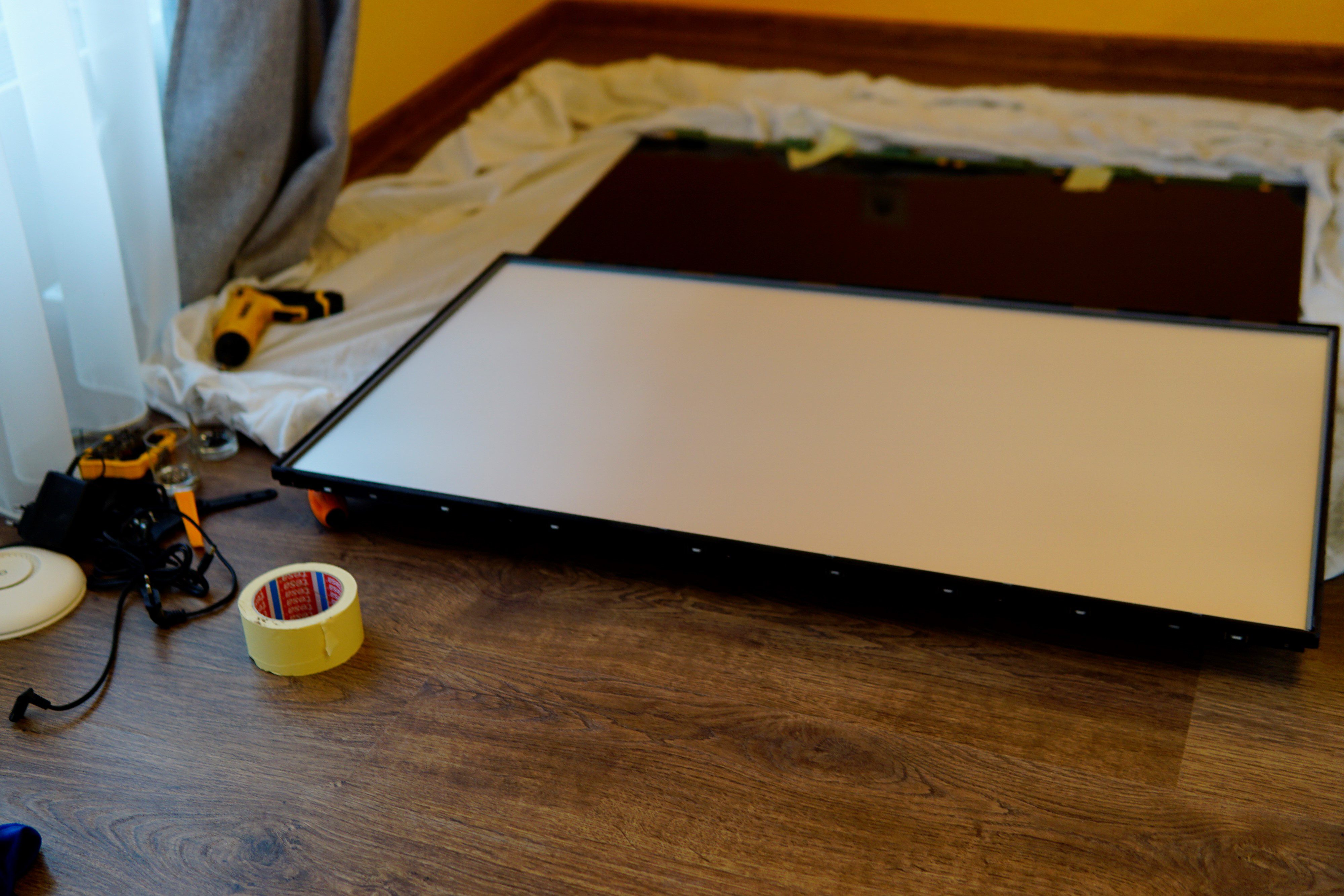

Tad nu process un rezultāts zemāk attēlos.

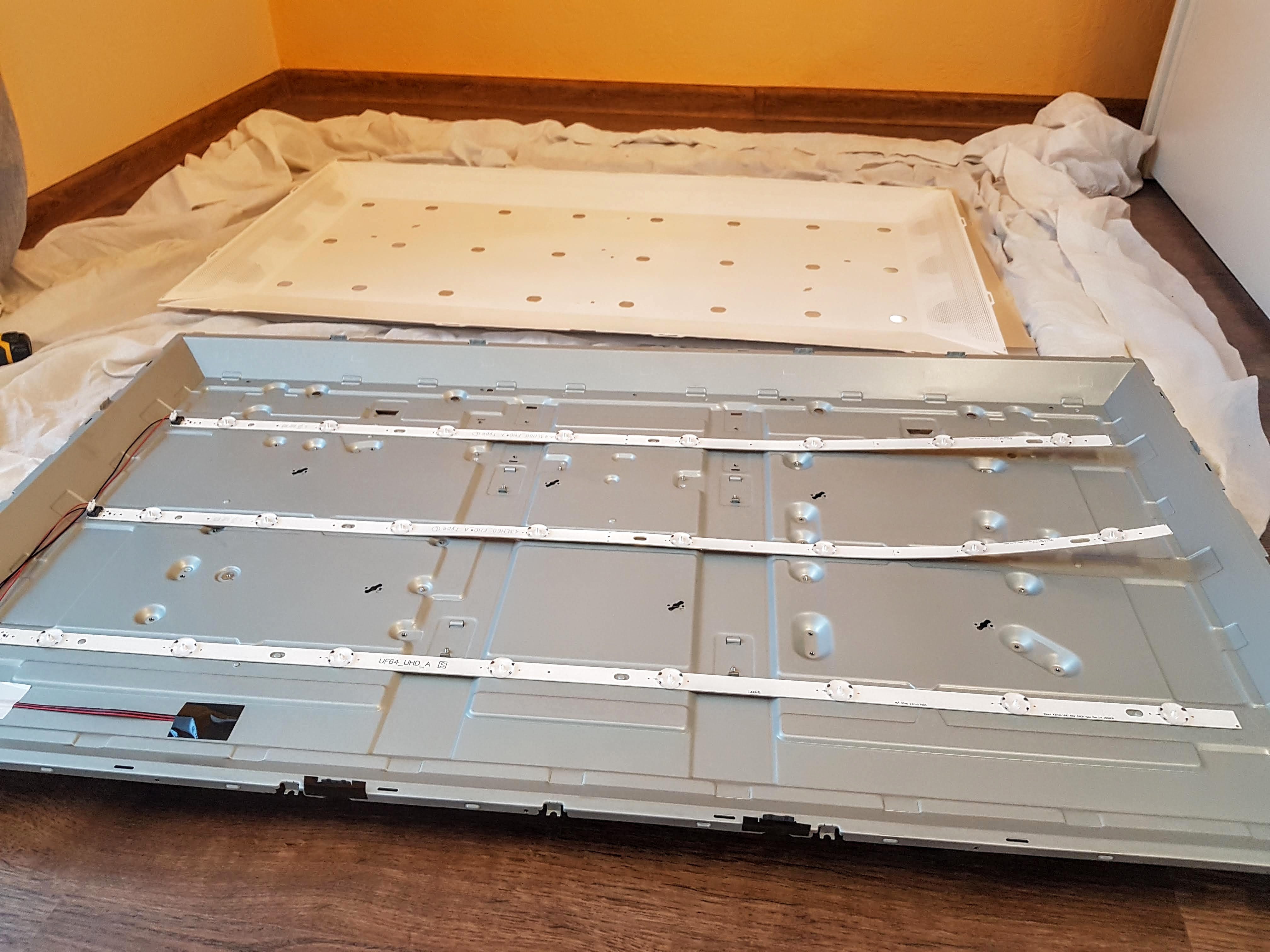

Paštaisīts digitālais fotorāmis, versija 2.0

Iepriekš jau biju aprakstījis, kā uzmeistaroju digitālo fotorāmi. Tā kā pašam nepatika izskats, kā arī gļuki un lēndarbība, kas saistīta ar RPi Zero W veiktspēju, tapa digitālā fotorāmja otrā versija.

IKEA papīra rāmis tika aizvietots ar paštaisītu koka konstrukciju. Koks nobeicēts ar lineļļu. RPi Zero W aizvietoju ar jaudīgāku single-board datoriņu – RPi Pi 2 Model B. Laika taupības nolūkos izmantoju chilipie-kiosk operētājsistēmu, kas jau saknē nodrošina visu man nepieciešamo.

OpenWeatherMap funkciju aizvācu, jo informācija bija pārāk neprecīza.

Paštaisīts digitālais fotorāmis

Beidzot pabeidzu veidot paštaisīto fotorāmi. Izejvielas:

  • Raspberry Pi Zero W
  • Pirms 4 gadiem no portatīvā datora  izravēts 14” LCD ekrāns
  • Pirms 4 gadiem no AliExpress sūtīts LCD Controller Board
  • LCD strāvas barošanas bloks
  • Strāvas Step Down modulis, lai atdalītu un nobarotu Raspberry ar strāvu, kas domāta LCD
  • Aukstas gaismas LED virtene
  • Slēdzis LCD un LED virtenes izslēgšanai
  • IKEA fotorāmis
  • Montāžas līme un stiprinājumi

Rāmja aizmugurē neiespringu uz skaistu izkārtojumu un tīrību, jo, pieliekot pie sienas, tas nav redzams.

Uz Raspberry Pi uzstādīts Raspbian Lite OS un iestatīts kioska režīms – pie katras piestartēšanas tiek atvērts Chromium pārlūks ar iepriekš iestatītu mājaslapu. Lokālajā tīklā uz citas iekārtas darbojas Openmediavault, kas papildus pamatdarbam hostē arī mājaslapu fotorāmim.

Mājaslapa ir vienkāršs uz Uikit front-end framework veidots bilžu slaidšovs.  Papildus tiek ielādēts: Google kalendārs izmantojot FullCalendar, informācija par laika apstākļiem no OpenWeatherMap un foto uzņemšanas datums ar PHP exif_read_data funkciju. Visa tekstuālā papildus informācija tiek pārlādēta reizi stundā ar Javascript setInterval. Pats Raspberry ar Crontab tiek pārstartēts katru nakti, lai izvairītos no atmiņas problēmām Chromium cache dēļ.

Tā kā mājaslapa stāv uz lokālā NAS, tad bilžu papildināšana ir tik vienkārša, kā Adobe Lightroom programmā uzspiest pogu Export to Fotorāmis.

Pašlaik mazjaudīgais Zero bez problēmām sagremo slaidšovu ar ~300 fotoattēliem.

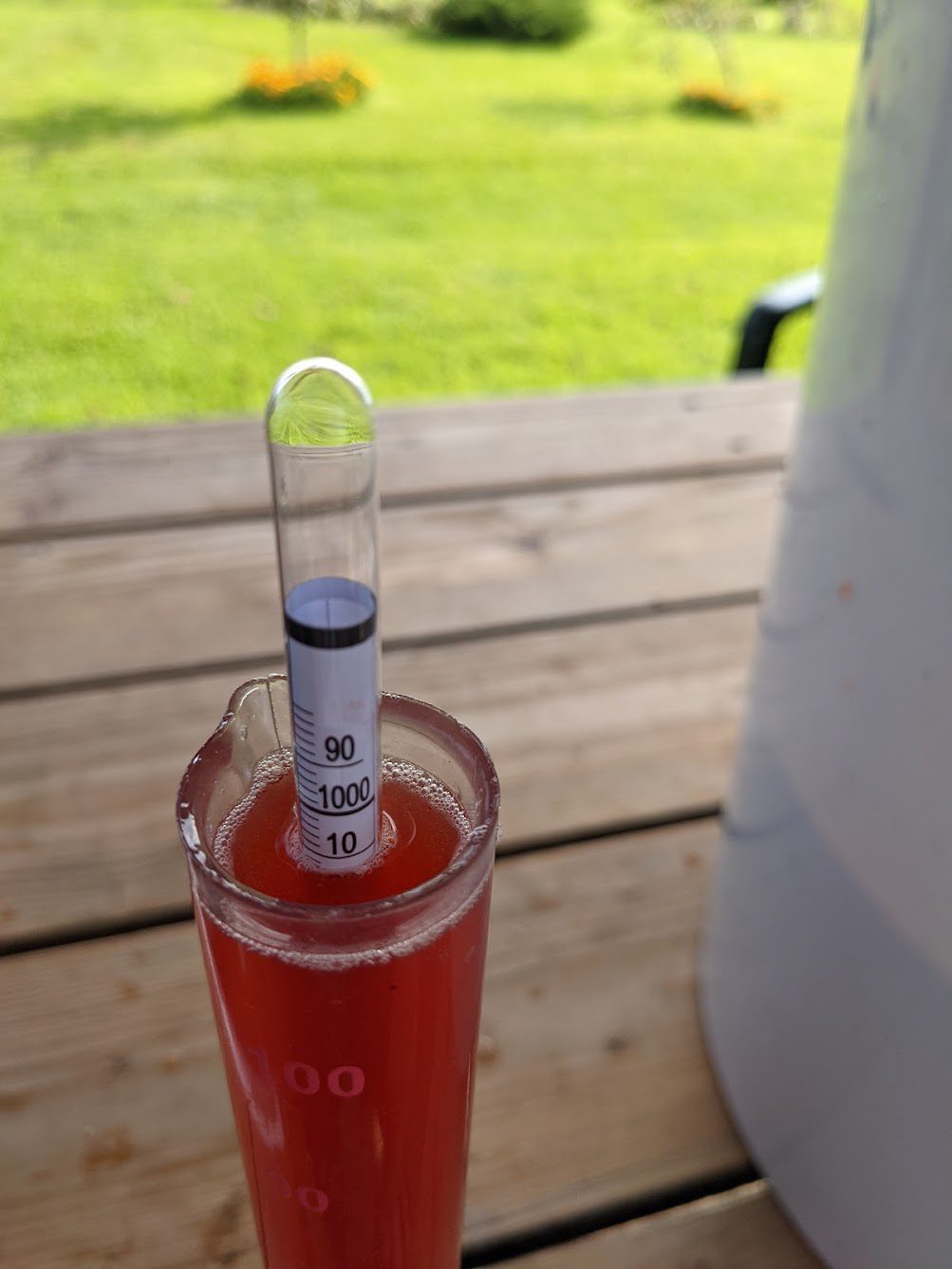

Minibrūža projekts: katls

Turpinot minbrūža projektu ir kopā salikts arī katls. Tajā iemontēti 2x2kw teni, temperatūras sensors un krāns. Temperatūras noturēšanai katls apšūts ar siltumizolējošu materiālu. Tilpuma atzīmes iegravēju izmantojot šo metodi.

Minibrūža projekts: kontrolieris

Pēdējā gada laikā pavisam lēni lieku kopā ar elektrību kontrolētu alus brūvēšanas katlu. Doma ir pāriet uz 40l brūvēšanu vienā reizē, un to visu darīt izmantojot BIAB metodi (“brūvēt maisā”).

Beidzot pabeidzu temperatūras kontrolieri, ar ko kontrolēt brūvēšanas katlā iemontētos teņus. Plastmasas sadales kastē samontēts pats PID kontrolieris, slēdzis, relejs, 2 kontaktligzdas un PT100 temperatūras sensors.
